01 / CONSUMIR
Priorizar cargas del hogar
La generación FV atiende la demanda del hogar conectado. La ubicación y la orientación del medidor deben corresponder al punto real de conexión.
Revisión de integración solar con cero inyección a la red
Almacenamiento con baterías para sistemas solares sin inyección a la red
Almacenamiento LiFePO4 para proyectos solares con cero inyección: control mediante TC, modos de operación y límites locales de conexión.
COLOMBIA · REVISIÓN DEL PROYECTO
Antes de seleccionar un ESS en Colombia
Confirme la acometida real
120/208 V L1-L2-N derivado de estrella trifásica usa dos fases separadas 120°; 120/240 V split-phase usa 180°. No son equivalentes. Verifique operador, tensiones L-N/L-L, frecuencia y conductores del sitio.
Batería DC e inversor AC
Una batería de 51.2V DC no define la salida AC. Verifique su rango DC, corriente, protecciones y BMS; después, modelo y firmware del inversor. CAN/RS485 no acredita interoperabilidad.
Respaldo y conformidad
Entrada AC y salida EPS se evalúan por separado. Transferencia/ATS, neutro, puesta a tierra, cargas y requisitos del RETIE vigente deben revisarse por proyecto. Esta página no acredita certificación RETIE ni aprobación de una instalación.
Requiere confirmación de ingeniería. Solicite ficha y manual del modelo, protocolo BMS y evidencia aplicable. Los productos listados son candidatos a evaluación; su compatibilidad no se da por confirmada.
Guía de evaluación eléctrica en Colombia · Solicitar revisión de ingeniería
La pregunta central del diseño
¿A dónde va el FV?
Cero exportación no significa que cada watt solar disponible pueda almacenarse. Los límites de carga de la batería, el estado de carga y la demanda en vivo del hogar determinan qué ocurre después.
02 / ALMACENAR
Cargar dentro de los límites
La generación FV disponible solo puede cargar la batería dentro de los límites de celdas, BMS, inversor y temperatura del sistema aprobado.
03 / LIMITAR
Gestionar el excedente fotovoltaico
Por verificar: Cuando la demanda es baja o la batería está llena, el control compatible del inversor debe reducir la generación o tomar otra acción aprobada. La batería no puede absorber energía ilimitada. Requiere confirmación de ingeniería.
El momento crítico
¿Qué pasa si desaparece la carga?
Cuando un electrodoméstico se apaga, el excedente FV sube de inmediato. El medidor del sitio y el inversor deben reaccionar en el punto de conexión a la red; la potencia de carga disponible de la batería puede no absorber todo el excedente.
- Mida el punto correcto de conexión.
- Confirme la respuesta del controlador y el límite local de aceptación.
- Repita la prueba con la batería llena, cuando ya no pueda aceptar carga.
Límites del sistema
La ubicación del medidor va primero
Antes de elegir la capacidad de almacenamiento, el instalador debe identificar el medidor de la empresa eléctrica, el tablero principal, el inversor FV, el inversor de batería y cualquier circuito que evite el punto de medición.
- Confirme el límite de inyección permitido por la empresa eléctrica y el procedimiento de aprobación.
- Dibuje la conexión real a la red y la orientación del medidor o TC.
- Verifique si un inversor FV existente admite la ruta de control propuesta.
- Acuerde qué ocurre ante pérdida de comunicaciones, batería llena y apagón de red.
Para sistemas FV existentes, revise el inversor instalado antes de proponer acoplamiento en CA o su reemplazo. Consulte nuestra solución para sistemas solares existentes →
Inspección antes de dimensionar la batería
Dibuje el límite
Solicite un diagrama unifilar antes de cotizar capacidad. Un TC instalado en el alimentador equivocado puede indicar un valor aceptable mientras el medidor de la empresa eléctrica registra inyección.
Tres cosas que el diagrama debe mostrar
- Todos los circuitos FV o de batería que puedan afectar el punto medido de conexión a la red.
- Qué inversor recibe la medición en tiempo real de importación/exportación del sitio.
- Qué hace el controlador tras pérdida de TC, pérdida de comunicación o batería llena.
Si el inversor FV existente no puede seguir la ruta de control elegida, revise una alternativa AC acoplada documentada o un cambio de sistema antes de prometer cero exportación.
Evaluación de capacidad de batería
Almacene solo lo que cabe
Los kW fotovoltaicos instalados no determinan por sí solos el tamaño de la batería. Use el excedente medido o modelado al mediodía, los límites de potencia de carga y la demanda posterior del hogar.
01 / PERÍODO DE EXCEDENTES
¿Cuánto queda?
Reste el consumo simultáneo del hogar de la generación FV prevista en cada intervalo. Considere diferencias estacionales y cualquier acuerdo de inyección existente.
02 / LÍMITE DE CARGA
¿Qué tan rápido puede entrar?
Verifique los límites del inversor, BMS, temperatura y SOC. La generación FV que supere la potencia de carga admisible todavía requiere control o reducción.
03 / DEMANDA POSTERIOR
¿Se usará?
Compare la energía capturada con la demanda de la tarde y la noche. Evite sobredimensionar el almacenamiento solo para evitar inyecciones ocasionales en verano.
Opciones de batería
Empareje el excedente útil
Elija la capacidad a partir del excedente medido al mediodía y de la demanda hogareña posterior. Las fotos de producto abajo coinciden con los modelos vinculados; el control de cero exportación sigue siendo una aprobación a nivel de sistema.
Solo batería

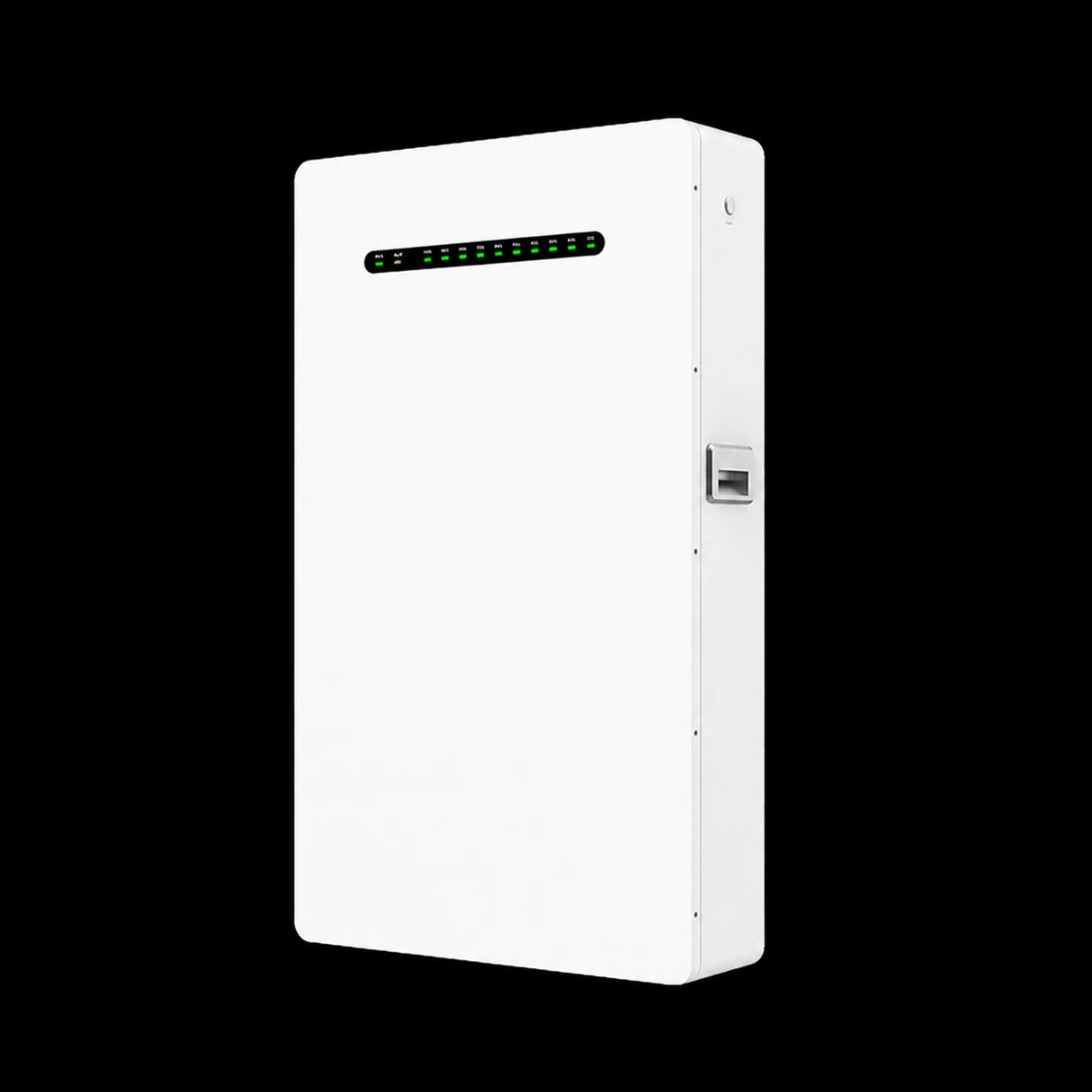

Batería de muro 5.12kWh
Para un excedente medido más pequeño al mediodía, sujeto a revisión de voltaje, corriente de carga y protocolo.
Ver producto →
Solo batería
Batería de muro 10.24kWh
Para excedentes habituales que puedan almacenarse y utilizarse después; confirme el límite real de carga del inversor.
Ver producto →
Plataforma de batería e inversor

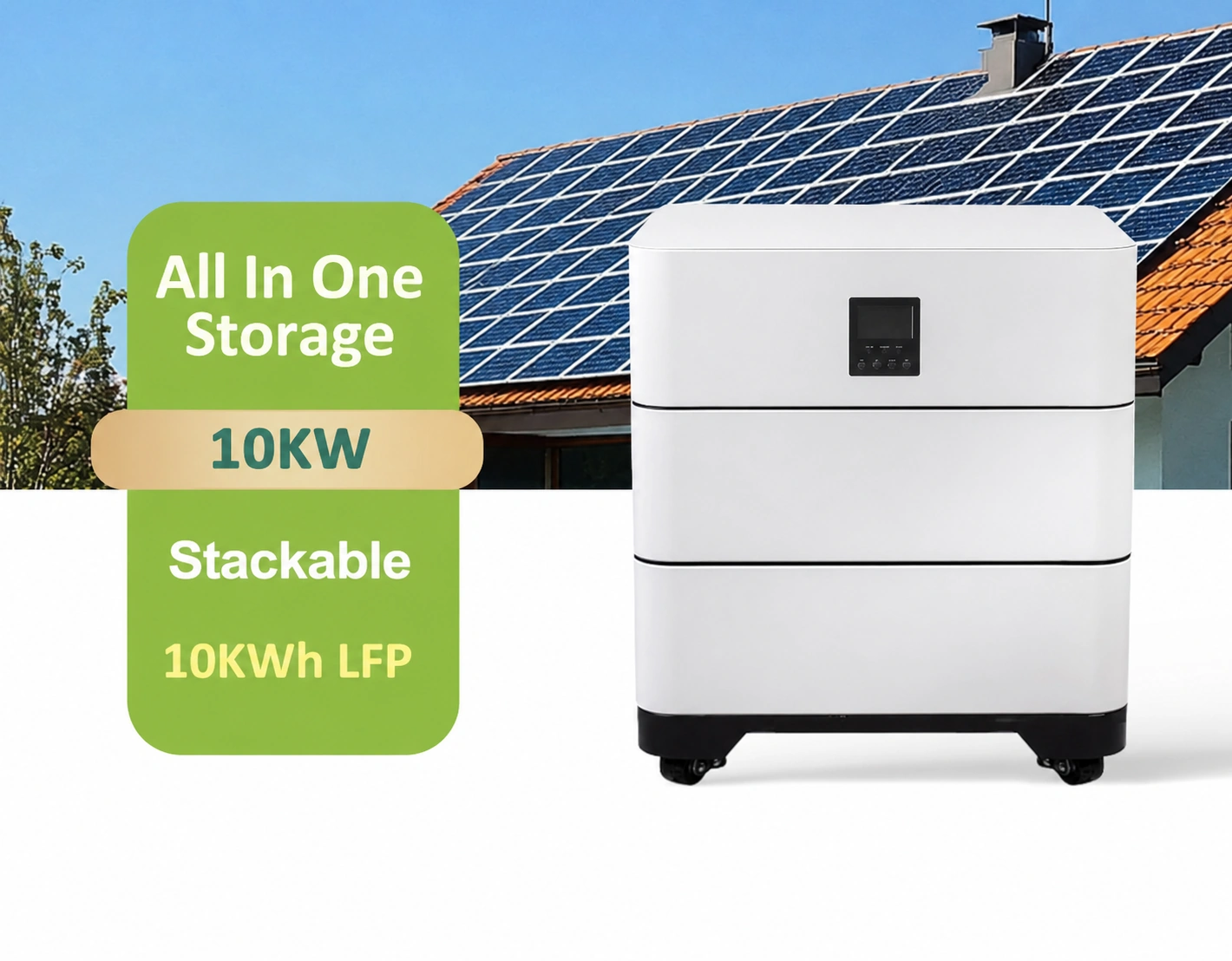

Sistema apilado 10kW / 10.24kWh
Para un conjunto de sistema definido; la integración del medidor y el control de inyección requieren validación independiente.
Ver sistema →Prueba de aceptación
Demuestre el control
Una oferta de cero exportación es tan creíble como el registro de puesta en marcha del sitio. Estas pruebas son para el sistema instalado completo, no una verificación de fábrica solo de batería.
Prueba 01
Generación FV normal al mediodíaRegistre FV, carga de la casa, carga de batería y potencia de red medida.
Prueba 02
Cambio repentino de cargaObserve la respuesta del controlador cuando se apaga un electrodoméstico mayor.
Prueba 03
Batería llenaVerifique la reducción de generación FV aprobada o la acción de control alternativa.
Prueba 04
Falla y recuperaciónDocumente la respuesta ante pérdida de medidor/comunicación y el rearranque.
Los límites finales de aceptación, los ajustes de protección y los permisos de red dependen de los requisitos de la empresa eléctrica local y de la documentación del inversor o controlador seleccionado.
¿Qué pertenece al archivo de entrega?
Registre el límite de inyección aprobado por la empresa eléctrica, la ubicación del medidor o TC, el inversor y su firmware, los registros en operación normal y ante fallas, y el diagrama final de cableado. La aceptación del sitio depende de esa evidencia.
Paquete para distribuidores e instaladores
Libere un sistema
Para instalaciones repetidas, fije el modelo aprobado de batería junto con el inversor, el medidor, el firmware y el diagrama de cableado. Un puerto CAN/RS485 por sí solo no demuestra control de inyección.
- Lista de equipos: modelos exactos de inversor, medidor, batería, TC y protecciones.
- Archivo de controlLímite de inyección, orientación del TC, ajustes de SOC y comportamiento ante fallas.
- Registro de entregaRegistros de puesta en marcha, etiquetas, manuales y contactos de servicio técnico.
Preguntas del proyecto
Preguntas frecuentes del comprador
¿Una batería sola evita la exportación de electricidad?
No. El control de exportación depende del inversor/controlador, la ubicación del medidor, la configuración y el cableado del sitio. La batería ofrece un lugar para almacenar parte del excedente dentro de sus límites de potencia.
¿Qué ocurre cuando la batería está llena?
El controlador aprobado debe gestionar la producción FV restante, normalmente reduciendo la generación u otra acción permitida. Una batería llena no puede seguir aceptando carga ilimitada.
¿Se puede agregar exportación cero a un sistema FV existente?
Por verificar: En algunos casos. El inversor instalado, la ubicación del medidor, las comunicaciones y las reglas de la empresa eléctrica determinan si se puede conservar el sistema, usar acoplamiento en CA o modificarlo. Requiere confirmación de ingeniería.
¿Qué debe enviar un instalador para la primera revisión?
Envíe la regla de exportación, unifilar, modelos FV/inversor, arreglo de medidor, datos por intervalo, perfil de carga del hogar y ubicación preferida de la batería.
Consulta de instalador solar / EPC
Envíe el diagrama del sitio
Comparta el mercado destino, el límite de exportación aprobado, modelos FV e inversor existentes, plano del punto de conexión y perfil del hogar. Enerternal identificará la dirección de batería e integración adecuada.
