Cantidad de módulos evaluada
La energía y tensión del banco dependen de la configuración expresamente autorizada.
Almacenamiento de energía / Plataforma HV · módulo 102,4 V / 5,12 kWh
Selección B2B · proyectos en Colombia
Plataforma HV con módulos de 102,4 V
Para integradores que evalúan una arquitectura HV de módulos de 102,4 V. La cantidad de módulos debe revisarse con el control, el inversor HV y toda su ventana operativa antes de definir un sistema.
Integradores e instaladoresDistribución y OEM
Ventana y arranque verificados
No basta con que una tensión nominal caiga en algún rango; revise límites y condiciones de todos los modos.
Un conjunto HV documentado

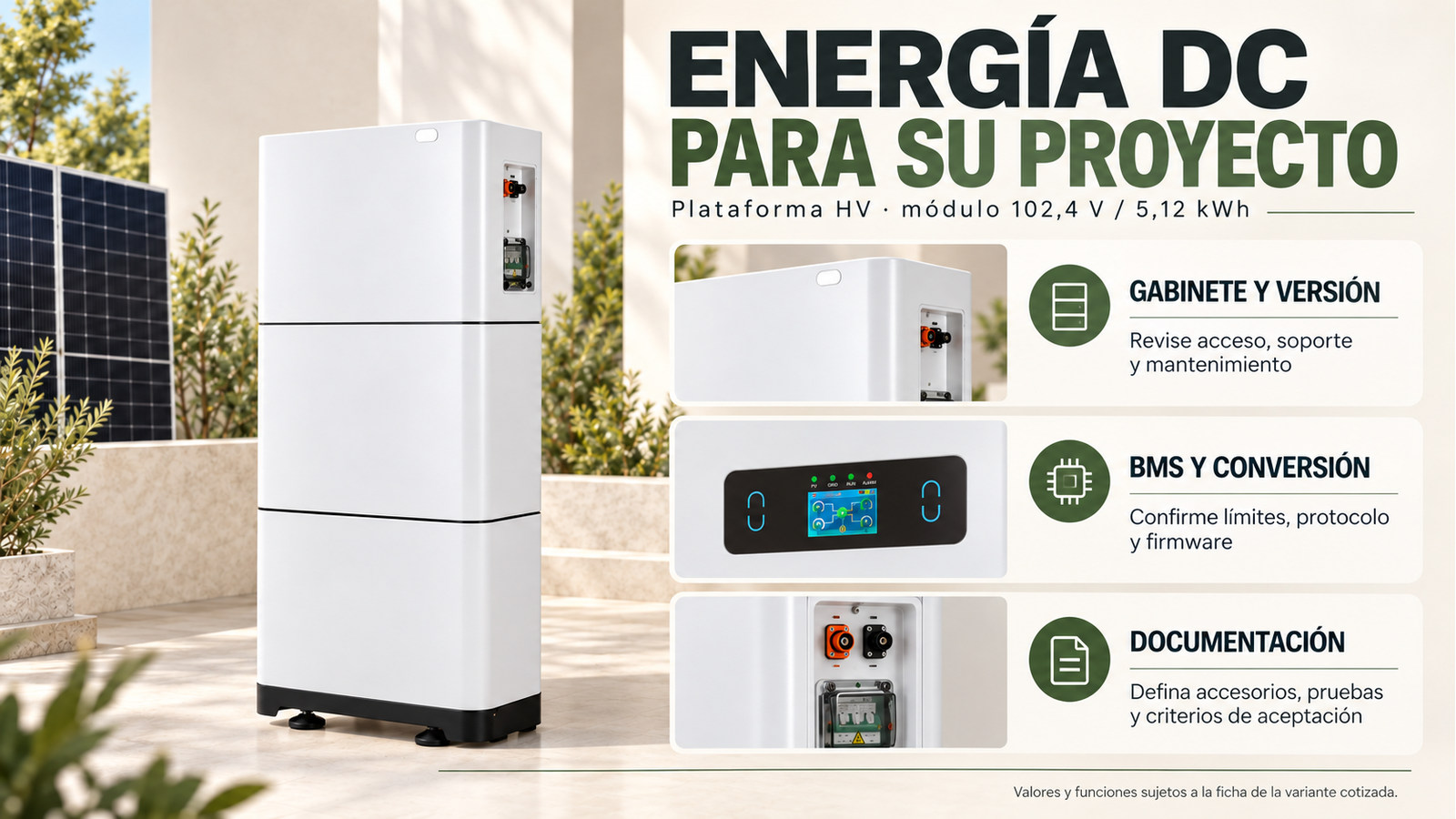

Identifique módulo, control, inversor, firmware, protección y criterios de aceptación de la muestra.
Identifique modelo y revisión
Referencias y estado de la documentación
| Plataforma DC de referencia | 102,4 V por módulo; banco según configuración autorizada |
|---|---|
| Energía de referencia | 5,12 kWh por módulo de referencia |
| Formato | Módulos para banco de alta tensión |
| Variante y límites | Ficha del equipo exacto por confirmar |
| BMS y protocolo | Validar comunicación y firmware con el inversor |
| Topología AC y respaldo | Requiere confirmación de ingeniería |
La referencia HVHB-P10250 presenta 1/2/3 módulos y una clase 15 kWh para tres módulos (15,36 kWh aritméticos). Un módulo de 102,4 V queda por debajo del mínimo nominal de 125 V de algunos inversores candidatos anteriores. No se aprueban automáticamente todos los conteos; revise ventana y arranque de la combinación.
Plataforma HV · módulo 102,4 V / 5,12 kWh

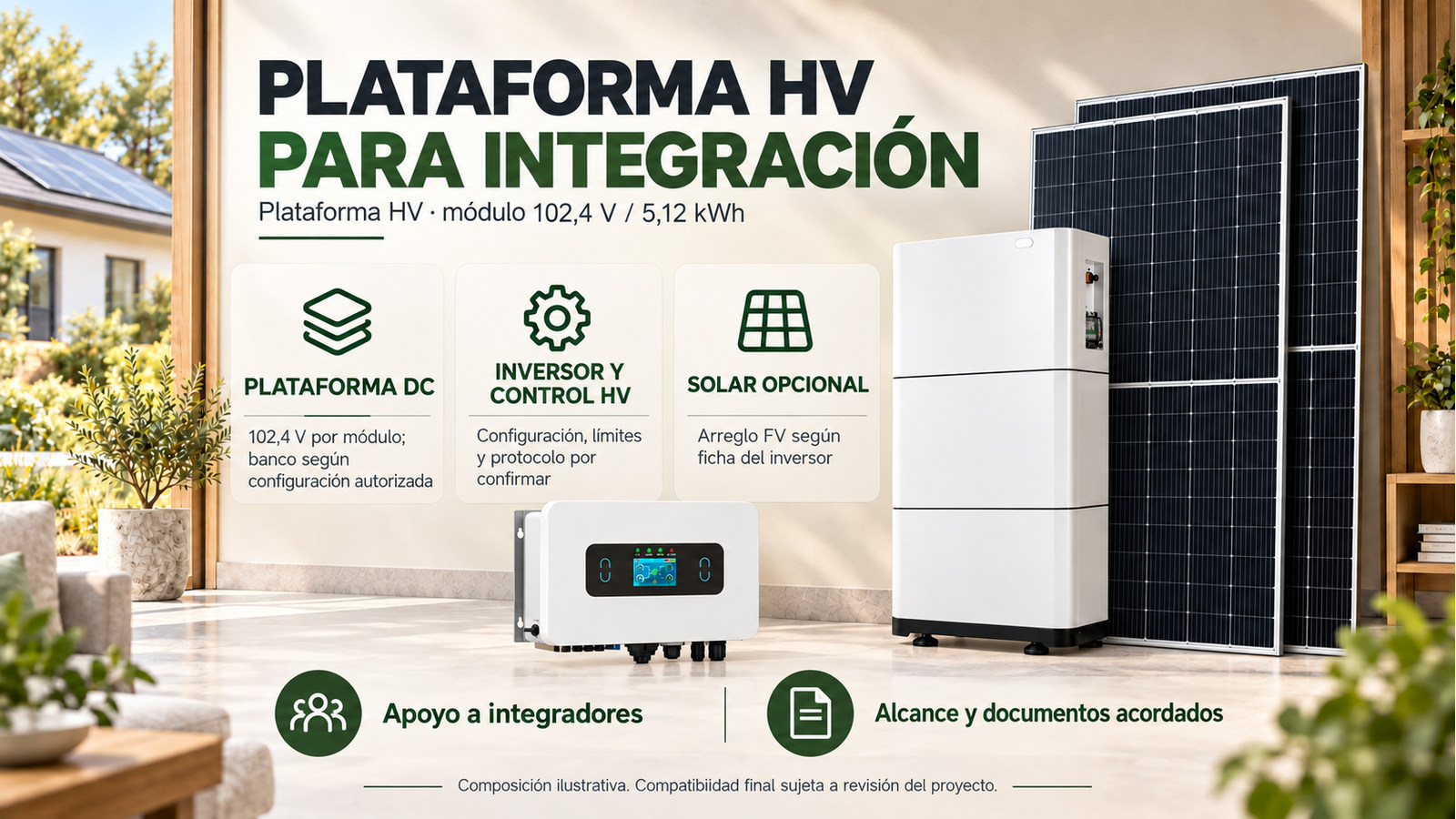

Un alcance identificable para el proyecto
Esta plataforma necesita control e inversor HV compatibles. Una referencia de tensión por módulo no aprueba el banco completo ni un inversor de 48 V.
Preparar evaluación
Plataforma HV · módulo 102,4 V / 5,12 kWh

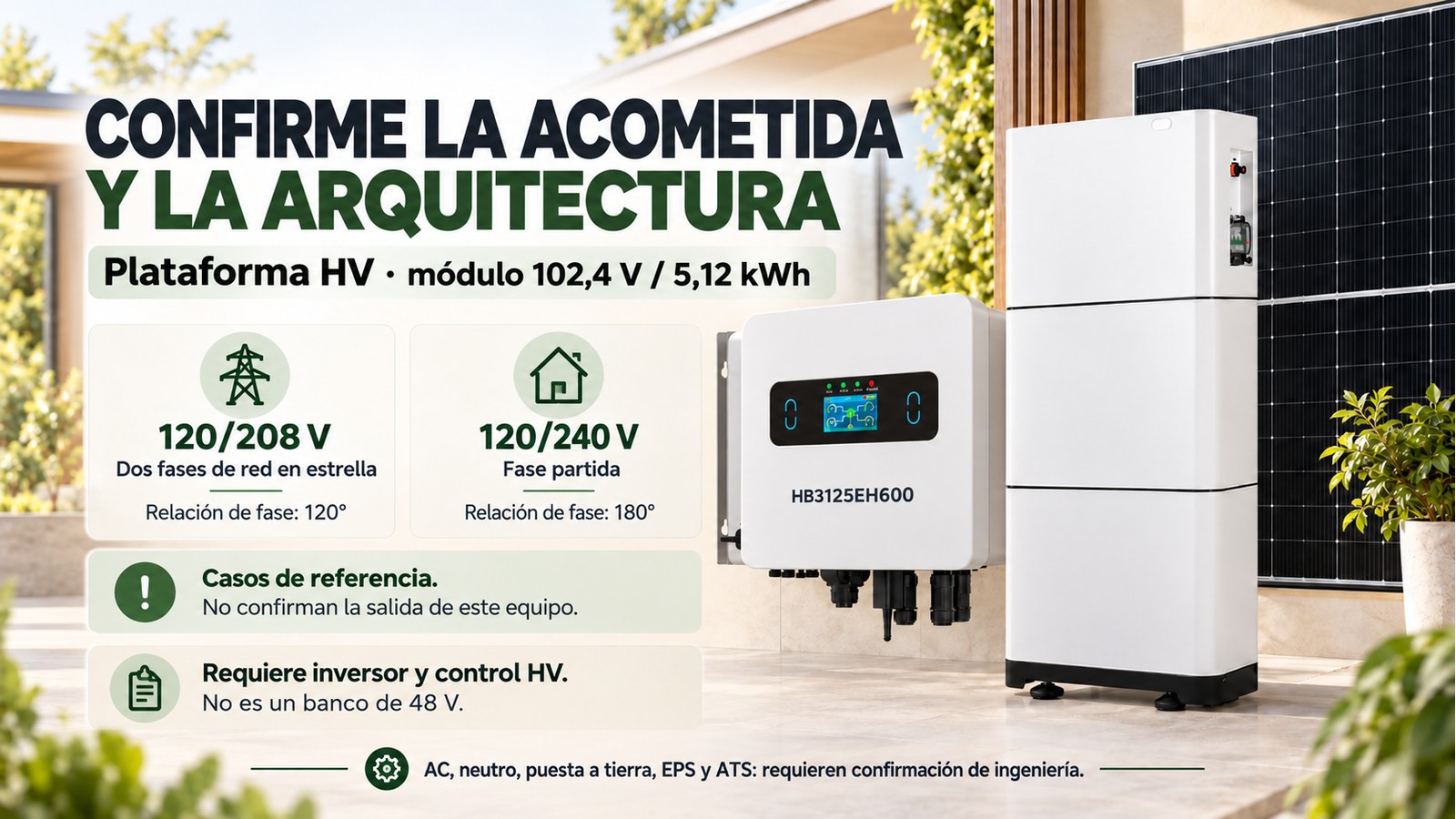

La arquitectura AC se revisa con los datos del sitio
La tensión DC de la batería no define fases, neutro o salida de respaldo. Confirme acometida, entrada y salida AC, relación de fase, puesta a tierra, EPS, transferencia y requisitos del operador.
Revisar la guía de compatibilidad →
Plataforma HV · módulo 102,4 V / 5,12 kWh
Arranque del inversor y tensión del banco HV
No basta con que una tensión nominal caiga en algún rango; revise límites y condiciones de todos los modos.
Preparar evaluación
Plataforma HV · módulo 102,4 V / 5,12 kWh

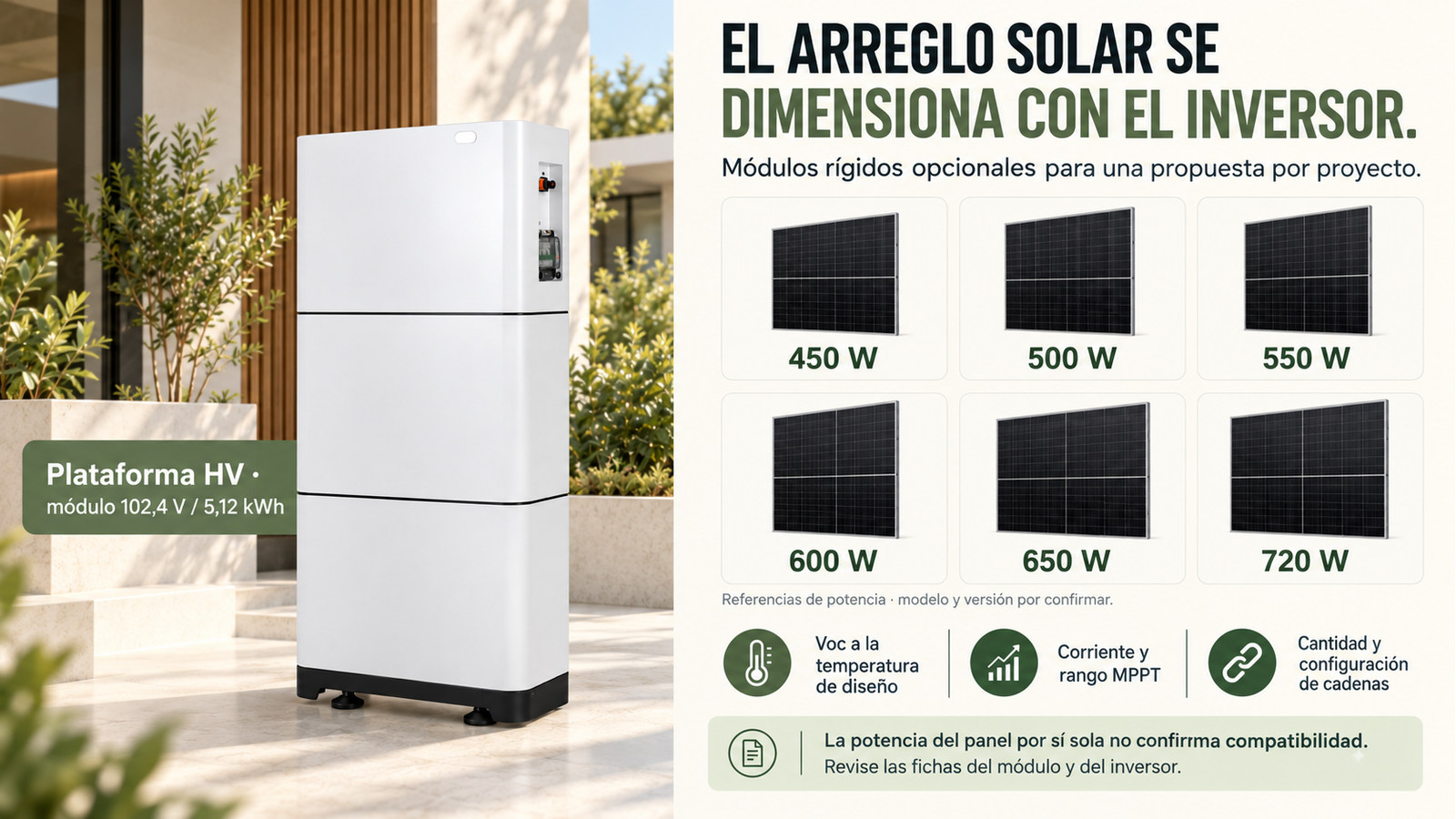

El arreglo FV se dimensiona con el inversor
Los módulos rígidos de distintas potencias son alternativas de suministro. Revise Voc a la temperatura de diseño, corriente, rango MPPT y configuración permitida con las fichas de módulo e inversor.
Preparar evaluación
Plataforma HV · módulo 102,4 V / 5,12 kWh
Prepare la especificación de suministro
Acorde modelo, revisión, cantidad, accesorios, documentos, pruebas de muestra e inventario. La aprobación de una variante no se extrapola a otras configuraciones.
Preparar evaluaciónDatos del proyecto antes de definir el equipo
Batería y configuración DC
Ventana completa de tensión, corriente por módulo y conjunto, BMS, firmware y configuración expresamente autorizada.
Conversión y AC
Inversor, entrada y salida AC, fases, relación L1/L2, neutro, puesta a tierra, EPS y transferencia.
Sitio y documentación
Operador, modo de operación, cargas, acceso, ambiente, requisitos RETIE y criterios de aceptación de muestra.
No se asume paralelo, conexión en serie, aprobación de interconexión o protocolo compatible sin soporte del modelo específico.
Preguntas sobre esta plataforma
¿Qué distingue a esta referencia?
Para integradores que evalúan una arquitectura HV de módulos de 102,4 V. La cantidad de módulos debe revisarse con el control, el inversor HV y toda su ventana operativa antes de definir un sistema.
¿Qué debe quedar confirmado antes de seleccionar?
La referencia HVHB-P10250 presenta 1/2/3 módulos y una clase 15 kWh para tres módulos (15,36 kWh aritméticos). Un módulo de 102,4 V queda por debajo del mínimo nominal de 125 V de algunos inversores candidatos anteriores. No se aprueban automáticamente todos los conteos; revise ventana y arranque de la combinación.
¿La energía de la batería confirma la potencia AC disponible?
No. Se revisan energía nominal y utilizable, corriente y tensión DC, BMS, inversor y potencia por modo con los documentos de la variante.
¿Puede utilizarse con la acometida de cualquier vivienda colombiana?
No se presenta como compatible con todas las acometidas. Según operador, edificio y conexión, la configuración puede variar. El caso 120/208 V de 120° requiere validación específica y no equivale a 120/240 V de fase partida.
¿Se ofrece certificación RETIE de esta referencia?
No se presenta una certificación RETIE del modelo. Los requisitos del equipo, configuración e instalación se confirman con el profesional local y el organismo correspondiente.
¿Qué datos deben acompañar una solicitud?
Ciudad, operador, acometida y tensiones, fases y neutro, inversor y firmware, solar, modo previsto, cargas, kW/kWh, transferencia y responsable de instalación.

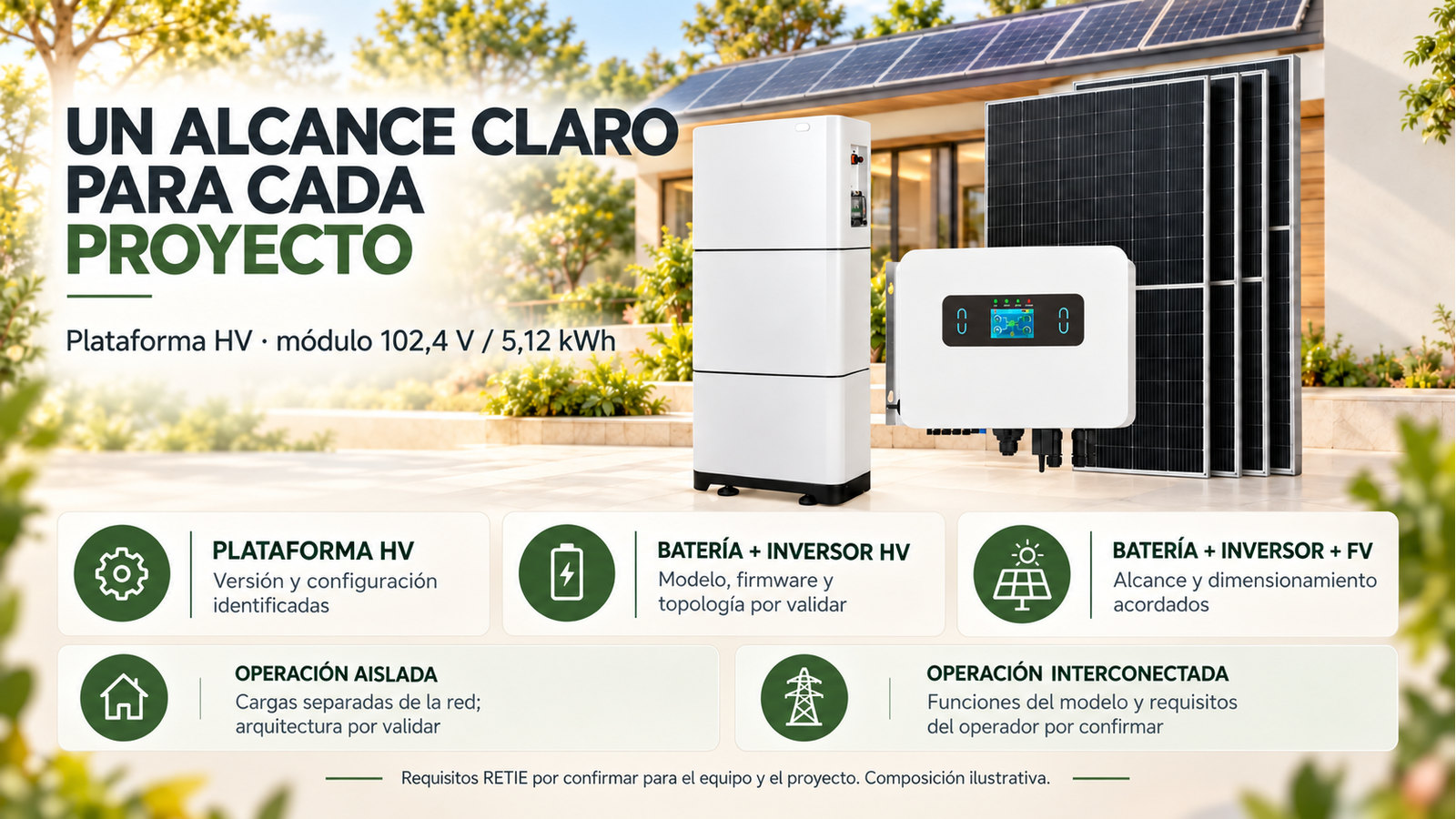

Confirme el modo de operación del modelo
Una arquitectura aislada atiende cargas separadas de la red. La operación interconectada requiere funciones del equipo y requisitos del operador confirmados. La salida de respaldo/EPS se revisa por separado, incluidos fases, neutro y transferencia.
La denominación “híbrido” no confirma interconexión, exportación o un respaldo adecuado para el sitio. Revisar diferencias de arquitectura →
Prepare los datos del sitio y la variante
La ficha inicial permite revisar batería, inversor y respaldo con el profesional responsable.
Preparar ficha del proyecto
